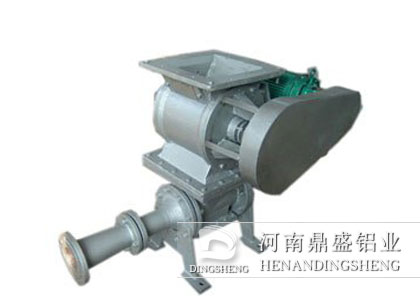

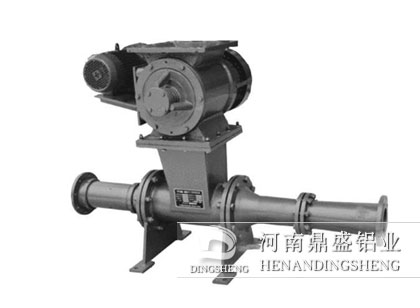

DS-PSB喷射输送泵
【应用领域】:电力除灰
DS-PSB型喷射输送泵风源根据距离的不同可选用离心风机、罗茨风机气源。
喷射输送泵相关文章
-
产品介绍DS-PSB型喷射输送泵风源根据距离的不同可选用离心风机、罗茨风机气源。
工作环境DS-PSB型喷射输送泵适应于电力除灰、建材中转、大型建筑工地等行业的中、短距离集灰和输送。风源根据距离的不同可选用离心风机、罗茨风机、压缩空气等气源。
工作原理物料从锁气器进入腔室，经流化箱一次流态化后，在喷咀与内文丘里管之间形成负压区，将流态化的物料卷入混合管内，再经扩散管段减速增压，使物料输送至目的地。
性能特点该产品适应于电力除灰、建材中转、大型建筑工地等行业的中、短距离集灰和输送。风源根据距离的不同可选用离心风机、罗茨风机、压缩空气等气源。技术参数代号\型号
DS-PSB30-5
DS-PSB30-10
DS-PSB40-15
CS-PSB40-10
DS-PSB50-25
L1
730
730
1100
1200
1400
L2
580
870
1100
1100
1200
H
990
990
1100
1100
1380
n-фd
16-ф16
16-ф16
16-ф18
16-ф18
16-ф18
B×B
300×300
300×300
400×400
400×400
500×500
A×A
420×420
420×420
540×540
540×540
590×590
a
95
95
120
120
150
配套表：
名称
型号
输送能力
进风口
出料口
配套风机
低压连续输送泵
DS-PSB30-5
0-5 t/h
DN 100
DN 125
10
DS-PSB30-10
5-10 t/h
DN 125
DN 150
15
DS-PSB40-15
10-15 t/h
DN 125
DN 170
25
DS-PSB40-20
15-20 t/h
DN 150
DN 200
35
DS-PSB40-25
20-25 t/h
DN 200
DN 250
45
