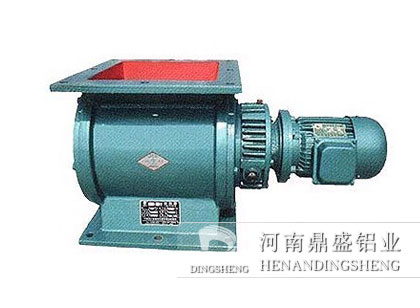

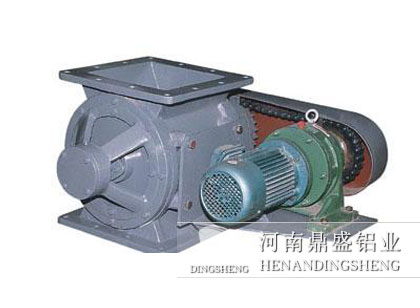

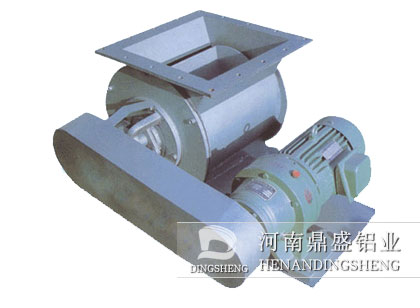

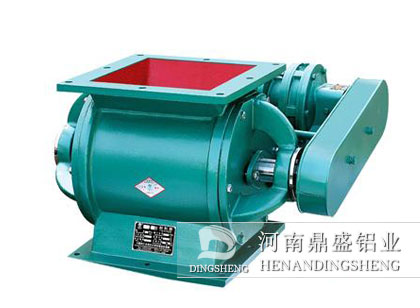

DS-LG刚性叶轮给料机
  • DS-LG刚性叶轮给料机
  • DS-LG刚性叶轮给料机
  • DS-LG刚性叶轮给料机
  • DS-LG刚性叶轮给料机

DS-LG刚性叶轮给料机

【产品型号】:DS-LG刚性叶轮给料机
【生产能力】:500吨/小时
【应用领域】:输送干燥粉状
DS-LG钢性叶轮给料机(电动锁气器),适用于发电厂、水泥厂、化工厂等行业输送配料系统中,作为输送干燥粉状物料时锁气或定量给料用,也可用于除尘器及空气予热器的灰斗下出灰,其结构简单,性能稳定,操作维修方便,是输送、卸料、配料系统中理想的配套件。


刚性叶轮给料机相关文章

  • 产品介绍
  • 工作环境
  • 工作原理
  • 性能特点
  • 技术参数
  • 产品介绍
    DS-LG钢性叶轮给料机(电动锁气器),适用于发电厂、水泥厂、化工厂等行业输送配料系统中,作为输送干燥粉状物料时锁气或定量给料用,也可用于除尘器及空气予热器的灰斗下出灰,其结构简单,性能稳定,操作维修方便,是输送、卸料、配料系统中理想的配套件。

    工作环境
    DS-LG钢性叶轮给料机适用于粉状或细粒状的非粘性干物料。如:生料粉、水泥、干矿渣、煤粉、粉煤灰等。其结构紧凑体积小,密封性好,主要用于稳定给料,在气力输送系统中,它可以均匀而连续的向输料管供料。在系统的分离、收尘部,它又可以作为卸料器来使用。

    工作原理
    钢性叶轮给料机由带格室旋转叶轮、机体、及新型摆线针轮减速电动机等部分组成,体积小,工作可靠,密封及耐磨性能好,刚性叶轮给料机工作原理,当叶轮由传动机构驱动在机体内旋转时,上部分离器(或料斗)落下的粉粒物料便由进料口进入叶轮格室,并随着叶轮的转动而被送至卸料口排出,在整个工作过程中,能连续定量供料和卸料。

    性能特点
    1、采用摆线针轮减速机,传动机构简单可靠。
    2、给料机本体材料采用球墨铸铁,耐高温耐磨损,温度剧变时不易变形。
    3、给料机锁气器轴承﹑轴承支座远离壳体,粉尘不易进入轴承内部,并能减轻高温物料对轴承的影响,使用寿命长。
    4、内部星形叶轮采用45#钢,耐磨损。
    5、给料机壳体上部带有检视孔,发生故障时以便检查。


    技术参数

    型号

    φ200×300

    φ200×300

    φ300×300

    φ300×400

    φ400×400

    φ400×500

    φ500×500

    φ630×630

    φ800×800

    直联生产能力

    4

    6

    15

    20

    35

    43

    68

    134

    258

    链轮生产能力

    7

    10

    23

    31

    53

    67

    100

    208

    400

    功率(KW

    1.1

    1.1

    1.1

    2.2

    3

    3

    5.5

    7.5

    7.5

    链轮(转/分)

    直联:31  链轮;48

    直联:31 链轮;48

    直联:31 链轮;48

    直联:31  链轮;48

    直联:31  链轮;48

    直联:31 链轮;48

    直联:31 链轮;48

    直联:31 链轮;48

    直联:31 链轮;48


    规格

    200×200

    200×300

    300×300

    300×400

    400×400

    500×500

    叶输每转排量(m)

    0.005

    0.008

    0.018

    0.024

    0.045

    0.09

    叶输转速(/)

    10

    19

    19

    31.5

    19

    25.5

    25.5

    35

    25.5

    35

    25

    理论给料能力(m/h)

    3

    6

    9

    15

    20

    27

    27

    48

    68

    90

    125

    额定给料能力(m/h)

    2

    4

    6

    10

    15

    20

    20

    40

    60

    80

    120

    配套电机功率 (kw)

    0.55

    1.1

    1.5

    1.5

    2.2

    3

    4

    4

    减速机型号

    BWD15

    BWD18

    BWD22

    减速机速比

    59

    43

    59

    43

    43

    29

    43

    29

    43
