金属陶瓷复合管
  • 金属陶瓷复合管
  • 金属陶瓷复合管
  • 金属陶瓷复合管
  • 金属陶瓷复合管

金属陶瓷复合管

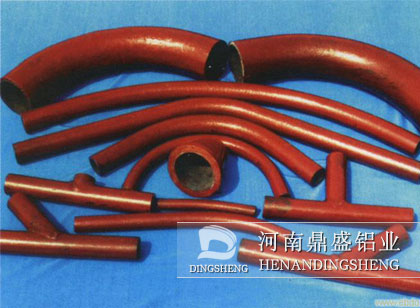

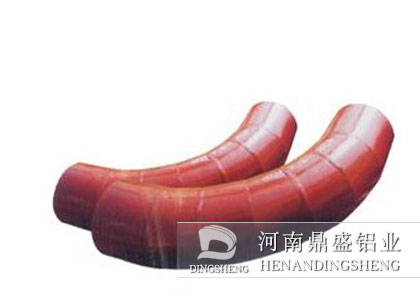

【产品型号】:金属陶瓷复合管 陶瓷弯头
【应用领域】:电力、冶金、矿山

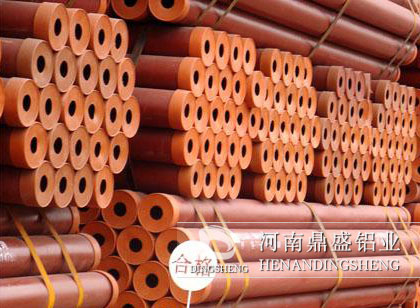

金属陶瓷复合管、陶瓷弯头全称刚玉陶瓷内衬耐磨复合管,是陶瓷复合钢管的一种。是采用生产工艺--自蔓燃高温离合合成法制造。陶瓷合钢管从内到外分别由刚玉陶瓷、过渡层、钢三层组成,陶瓷层在高温下形成致密刚玉瓷(AL2O3),通过过渡层同钢管形成牢固的结合。

陶瓷弯头相关文章

  • 产品介绍
  • 工作环境
  • 工作原理
  • 性能特点
  • 技术参数
  • 产品介绍

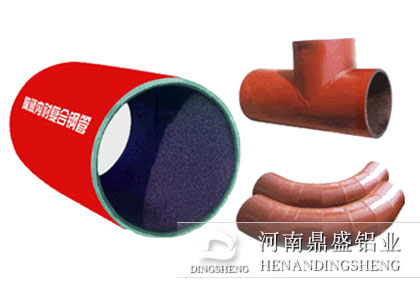

    金属陶瓷复合管、陶瓷弯头全称刚玉陶瓷内衬耐磨复合管,是陶瓷复合钢管的一种。是采用生产工艺--自蔓燃高温离合合成法制造。陶瓷合钢管从内到外分别由刚玉陶瓷、过渡层、钢三层组成,陶瓷层在高温下形成致密刚玉瓷(AL2O3),通过过渡层同钢管形成牢固的结合。

    工作环境
    金属陶瓷复合管、陶瓷弯头可应用于电力、冶金、矿山、煤炭、化工等行业作为输送砂、石、煤粉、灰渣、铝液等介质的管道。

    工作原理
    自蔓延复合管道:陶瓷粉+氧化铁粉+氧化镁粉按比例混合(主要成分是氧化铁,黑色),把管道两端封口,加入粉末,管道旋转,电子点火,用离心的方法烧结在管道内壁。

    性能特点
    技术参数

    序号

    钢管外径Dmm

    钢管厚度mm

    总壁厚mm

    理论重量kg/m

    序号

    钢管外径Dmm

    钢管厚度mm

    总壁厚mm

    理论重量kg/m

    1

    68

    6

    9

    11.46

    18

    203

    10

    14

    59.49





    8

    11

    14.79





    12

    16

    70.65

    2

    76

    6

    9

    12.94

    19

    219

    10

    14

    64.42





    8

    11

    16.76





    12

    16

    76.56

    3

    89

    6

    9

    15.35

    20

    245

    10

    14

    72.43





    8

    11

    19.97





    12

    16

    86.18

    4

    95

    6

    9

    16.46

    21

    273

    10

    14

    81.07





    8

    11

    21.45





    12

    16

    96.54

    5

    102

    8

    11

    23.18

    22

    299

    10

    14

    89.08





    10

    13

    28.35





    12

    16

    106.16

    6

    108

    8

    11

    24.66

    23

    325

    12

    16

    115.78





    10

    13

    30.2





    14

    18

    134.21

    7

    114

    8

    11

    26.13

    24

    377

    12

    16

    135.01





    10

    13

    32.05





    14

    18

    156.65

    8

    121

    8

    11

    27.86

    25

    402

    12

    16

    144.26





    10

    13

    34.21





    14

    18

    167.44

    9

    127

    8

    11

    29.34

    26

    426

    12

    16

    153.14





    10

    13

    36.06





    14

    18

    177.79

    10

    133

    8

    11

    30.82

    27

    480

    12

    16

    173.11





    10

    13

    37.91





    14

    18

    201.1

    11

    140

    8

    11

    32.55

    28

    500

    12

    16

    180.51





    10

    13

    40.07





    14

    18

    209.73

    12

    146

    8

    12

    35.39

    29

    530

    12

    16

    191.60





    10

    14

    41.92





    14

    18

    222.67

    13

    152

    8

    12

    36.93

    30

    630

    14

    18

    265.83





    10

    14

    43.77





    16

    20

    302.82

    14

    159

    8

    12

    38.73

    31

    720

    14

    18

    304.67





    10

    14

    45.92





    16

    20

    347.21

    15

    168

    8

    12

    41.03

    32

    835

    14

    18

    354.30





    10

    14

    48.70





    16

    20

    403.93

    16

    180

    10

    14

    54.50

    33

    920

    14

    18

    390.98





    12

    16

    62.14





    16

    20

    445.85

    17

    194

    10

    14

    59.98

    34

    1020

    14

    18

    434.13





    12

    16

    67.32





    16

    20

    495.17


    注:  1、本表钢管规格参照GB8163-87,材质为20#钢。
    2、长度按用户要求制作,大于3米时采用焊接(法兰或快速连接)法获得。
    3、陶瓷层厚度通常为3-6mm。
    4、表中D(为本厂产品钢管的外径)及理论重量供选用者参考。
    5、其余规格可根据用户要求制作。
