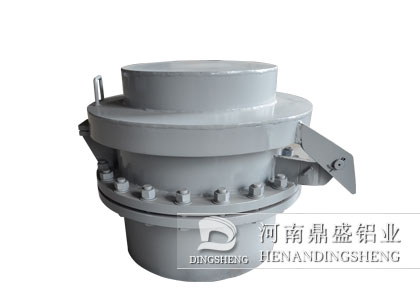

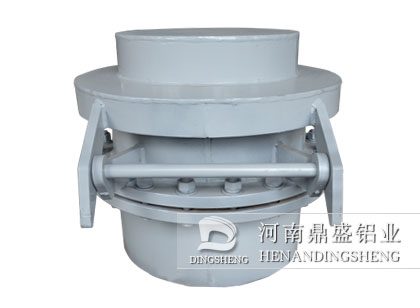

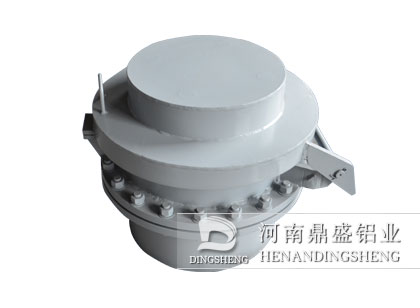

产品介绍我公司生产的508真空压力释放阀,使用锻打法兰,国标螺栓,弹簧、密封胶垫,弹簧花型隔板,精加工。
508真空压力释放阀主要用于库顶释放正压和负压,也可应用于其他有要求的场合。真空压力释放阀又名灰库释放阀或灰库真空释放阀。
工作环境真空压力释放阀布置于储灰库顶部,在灰库进气、排气超压和不正常的温度变化时,保护储灰库不受过量的正压和负压的影响。
工作原理阀静止位置(密封)时:当贮仓或灰库内压力维持在阀选定的压力值内时,阀盖保持静止位置。由于贮仓或灰库内压力产生一个力作用于柔性隔膜顶面使隔膜紧密接触到阀座上。
阀压力释放时:当贮仓或灰库内压力增长到阀选定的压力值时,仓内压力克服阀座盖重量,将阀盖从阀座上举起,同时压力释放,直至贮仓或灰库内压力降到与阀所选定的压力值相同时,阀盖再回到正常位置。

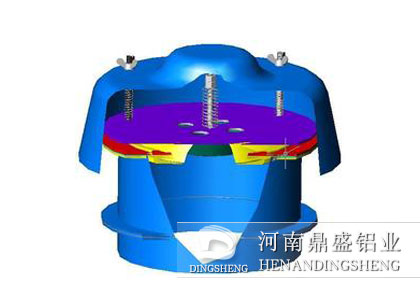

性能特点真空压力释放阀由平盖、弹簧环、活动环、隔膜、挡圈弹簧、挡圈、阀盖、阀座等组成。 真空压力释放阀主要安装在库顶作为一种灰库保护装置。在灰库进气、排气超压和不正常的温度变化时,保护储灰库不受过量的正压和负压的影响。
技术参数入口尺寸
(mm)标准透气值(Pa)
大透气值(Pa)
使用温度
(℃)重量
(kg)压力
压力
508
769
2636
≤120
158
- 真空压力释放阀布置于储灰库顶部,在灰库进气、排气超压和不正常的温度变化时,保护储灰库不受过量的正压和负压的影响。
阀静止位置(密封)时:当贮仓或灰库内压力维持在阀选定的压力值内时,阀盖保持静止位置。由于贮仓或灰库内压力产生一个力作用于柔性隔膜顶面使隔膜紧密接触到阀座上。
阀压力释放时:当贮仓或灰库内压力增长到阀选定的压力值时,仓内压力克服阀座盖重量,将阀盖从阀座上举起,同时压力释放,直至贮仓或灰库内压力降到与阀所选定的压力值相同时,阀盖再回到正常位置。
- 真空压力释放阀由平盖、弹簧环、活动环、隔膜、挡圈弹簧、挡圈、阀盖、阀座等组成。 真空压力释放阀主要安装在库顶作为一种灰库保护装置。在灰库进气、排气超压和不正常的温度变化时,保护储灰库不受过量的正压和负压的影响。
入口尺寸
(mm)标准透气值(Pa)
大透气值(Pa)
使用温度
(℃)重量
(kg)压力
压力
508
769
2636
≤120
158
