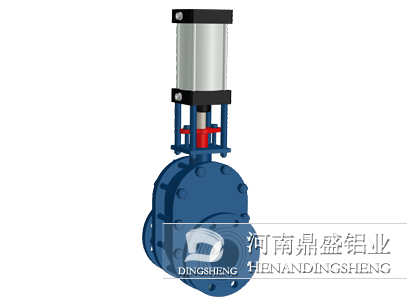

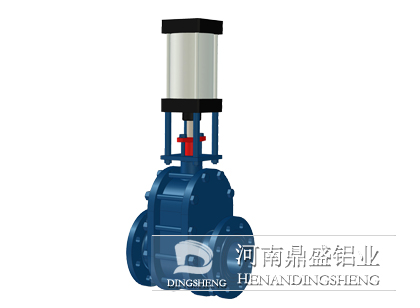

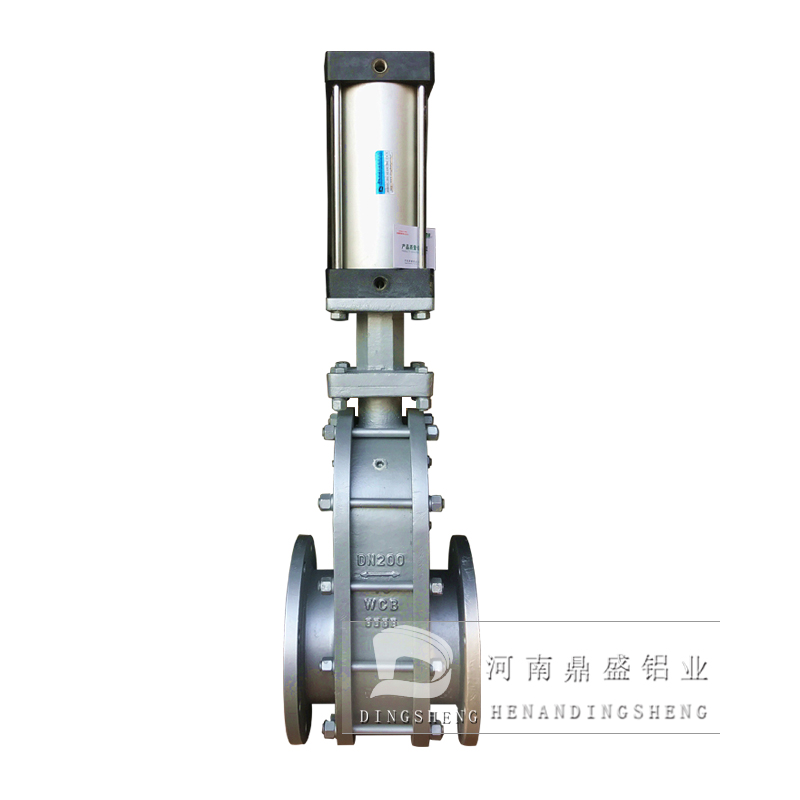

陶瓷双闸板阀
  • 陶瓷双闸板阀
  • 陶瓷双闸板阀
  • 陶瓷双闸板阀
  • 陶瓷双闸板阀

陶瓷双闸板阀

【产品型号】:陶瓷双闸板阀
【工作压力】:0.1-1.0Mpa
【应用领域】:火力发电厂电除尘仓泵、管道、省煤器、石灰石粉仓,同时也可适用于水泥、矿山、造纸、化工等各类有干粉尘、水、蒸汽等介质在管道上作启闭之用。
陶瓷双闸板阀在电厂的输灰系统中有着应用。通过设置在阀盖内侧的陶瓷轨道条以及设置在三通阀芯内的助力弹簧,能够使左、右闸板紧贴在陶瓷轨道条上运动时,从而保证阀体的正常运行,安装使用方便。


陶瓷双闸板阀相关文章

  • 产品介绍
  • 工作环境
  • 工作原理
  • 性能特点
  • 技术参数
  • 产品介绍
    陶瓷双闸板阀在电厂的输灰系统中有着应用。通过设置在阀盖内侧的陶瓷轨道条以及设置在三通阀芯内的助力弹簧,能够使左、右闸板紧贴在陶瓷轨道条上运动时,从而保证阀体的正常运行,安装使用方便。
    工作环境
    1.电厂除灰—干除灰系统;
    2.选矿厂—干矿粉状物料的选择、输送;
    3.水泥行业—干粉料输送、放料;
    4.面粉厂—面粉输送管道。5.其它粉末或微小固体颗粒等介质的输送。

    工作原理
     陶瓷平行双闸板闸阀的工作原理:借助气缸或手轮提供的外动力,阀杆带动阀板上下移动实现阀门的启闭,阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀板和阀座紧密接触,实现密封。其中,气动陶瓷双闸板阀的工作原理为:当气源从上进气口通入时,阀杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时话,阀杆带动阀板向上运动,阀门开启。阀板与阀座之间加载弹簧,弹簧弹力始终使阀板压向阀座保证阀门的密封,又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能减少颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用。这些特点,使得这种阀门可以在火力发电厂输灰系统中使用。
    性能特点
    气动:
    1.气动陶瓷双闸板阀多用于火力发电厂除灰系统。
    2.适用于启闭频率高,自动化程序严谨的阀位,例如干灰创泵的进出料口和气力平衡的进出口。
    3. 可以按用户的要求可接受以下的控制方式:
    a)就地手控气动
    手控气动装置利用压缩空气的动能操作手控阀直接实现阀门的就地手控启闭;
    b)集控系统
    阀门自带的控制装置可接受集控系统提供的220V电压的控制信号实现远程控制;
    c)PLC或DCS系统
    阀门可接受PLC或DCS系统4-20mA电流信号实现自动控制。
    手动:
    1.主要适用于火力发电企业的粉煤灰气力输送系统中,做仓泵出料阀、平衡阀、排气阀、排堵阀,也可用作管路切换阀和灰库卸灰阀。
    2.具有适用现场使用的特点。
    3.在电力行业气力输送系统,陶瓷双闸板阀使用环境两相流动,流态化和非流态化粉粒物料输送过程中阀门启、闭正常。
    技术参数
    工作压力:0.1-1.0MPa
    供气压力:0.4-0.6MPa
    适用温度:-50℃-400℃
    密封试验:1.0MPa
    公称通经:DN50-DN300
    安装尺寸:依现场尺寸定制。
