DS-LG气力提升泵
【应用领域】:干燥粉状物输送

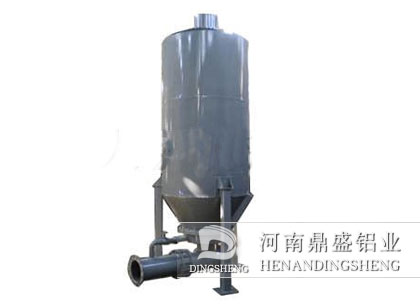

DS-LG型气力提升泵是一种垂直提升用的气力输送设备。
气力提升泵相关文章
-
产品介绍DS-LG型气力提升泵是一种垂直提升用的气力输送设备。
工作环境DS-LG气力提升泵应用在粉体输送设备。

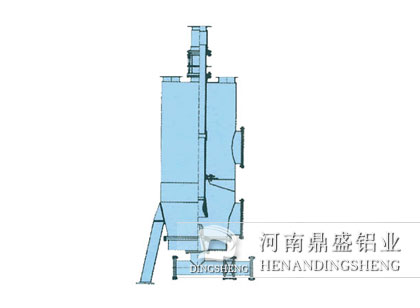

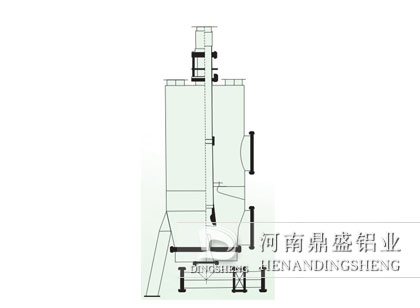

工作原理气力提升泵相当于一台低压流态化仓罐，气力提升泵的上部为泵体，下部为气化室，中间隔有多孔透气板。一次风出口装有喷嘴，对准输料管：输料管下部出口装有膨胀仓，二次风与气化室相连，透过透气层，将灰吹起形成瘫态化状态;输送的物料随来自喷嘴的压缩空气流通过提升管向上输送。其风量由球阀来调节，气源由罗茨风机供给。 打开气源阀门给气力提升泵进风管供气，同时调节流化气风管上的球阀，使物料在提升泵下部的流化仓内充分流化，这时当供给进风管的气源压力达到额定值时，由喷嘴高速喷出的空气流产生的牵引力引导已被流化的粉状物料沿着泵体中心的输送管及外接的管道提升至所需高度。
性能特点气力提升泵是一种垂直提升用的气力输送设备。 气力提升泵输送系统主要由泵体，输送管道及气源三部分组成。
技术参数规格
DS-LG-DN800
DS-LG-DN1000
DS-LG-DN1250
DS-LG-DN1400
DS-LG-DN1600
泵体内直径
d=φ800
d=φ1000
d=φ1250
d=φ1400
d=φ1600
进料管规格
φ219×6
φ273×6.5
φ325×8
φ283
φ384
出料管规格
φ159×4.5
φ219×6
φ325×8
φ283
φ384
大输送能力
22t/h
50t/h
80t/h
85t/h
125～170t/h
大提升高度
空气需求量
30～
140～
风机压力
0.06Mpa
0.06Mpa
0.06Mpa
0.06Mpa
0.06Mpa
物料高温度
<
<
<
<
<
物料含水量
<1%
<1%
<1%
<1%
<1%
设备总高
H=
H=
H=
H=
H=
设备总重
安装尺寸
φ800-3×M20
φ1000-3×M20
φ1250-3×M20
φ1400-3×M20
φ1600-3×M20
- DS-LG气力提升泵应用在粉体输送设备。
- 气力提升泵相当于一台低压流态化仓罐，气力提升泵的上部为泵体，下部为气化室，中间隔有多孔透气板。一次风出口装有喷嘴，对准输料管：输料管下部出口装有膨胀仓，二次风与气化室相连，透过透气层，将灰吹起形成瘫态化状态;输送的物料随来自喷嘴的压缩空气流通过提升管向上输送。其风量由球阀来调节，气源由罗茨风机供给。 打开气源阀门给气力提升泵进风管供气，同时调节流化气风管上的球阀，使物料在提升泵下部的流化仓内充分流化，这时当供给进风管的气源压力达到额定值时，由喷嘴高速喷出的空气流产生的牵引力引导已被流化的粉状物料沿着泵体中心的输送管及外接的管道提升至所需高度。
- 气力提升泵是一种垂直提升用的气力输送设备。 气力提升泵输送系统主要由泵体，输送管道及气源三部分组成。
-
