圆顶阀
  • 圆顶阀
  • 圆顶阀
  • 圆顶阀
  • 圆顶阀

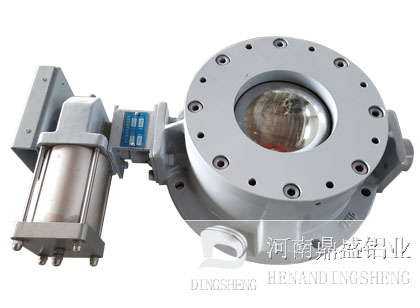

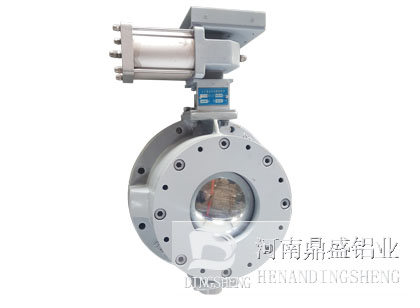

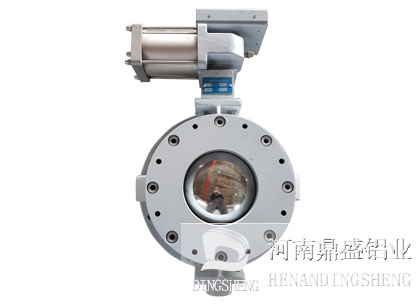

圆顶阀

【产品型号】:圆顶阀
【工作压力】:0.1~1.0Mpa
【应用领域】: 有色金属、石化、矿业、粉煤灰
 圆顶阀(Dome Valve)的独特性在于:它可以切断进入压力罐的流动料流或者静止料柱,然后关闭实现密封。从而保证压力罐的充填率为100%,且无须依赖于发送罐的料位计,所以控制原理简单可靠。
  • 产品介绍
  • 工作环境
  • 工作原理
  • 性能特点
  • 技术参数
  • 产品介绍
    圆顶阀(Dome Valve)的独特性在于:它可以切断进入压力罐的流动料流或者静止料柱,然后关闭实现密封。从而保证压力罐的充填率为100%,且无须依赖于发送罐的料位计,所以控制原理简单可靠。
    工作环境
     主要应用于电厂、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口及管道切换的开关控制。
    工作原理
     圆顶阀的关闭过程——这时圆顶阀密封圈处于完全松弛(不充气)状态,阀芯与阀座之间存在一定的间隙。阀芯旋转,物料随着阀芯的转动,有的穿过该间隙进入容器,有的停留在间隙处。当阀芯旋转至关闭位置,密封圈开始充气膨胀,并紧紧裹住间隙里各种形状的颗粒附着在阀芯的边缘,圆顶阀完全关闭。圆顶阀的开启过程——阀门开启之前,密封圈先排气至完全松弛。阀芯与阀座间回复到原来的间隙,阀芯开始转动至开位。而圆顶阀是靠可膨胀密封圈密封。当阀芯旋转时,阀芯与阀座间存在合理间隙,因此阀芯与阀座几乎无磨损。阀门关闭时,间隙处颗粒在密封圈内外压差的作用下,被膨胀的密封圈紧紧裹住并附着于阀芯与阀座接触的边缘,完全切断静止或流动的物料。物料颗粒与密封圈之间没有相对移动,极大减轻了密封圈的磨损,而且密封圈由于自身弹性作用,能够在充气工况下自动进行磨损补偿,因此密封圈的使用受命大大提高。
    性能特点
     阀芯动作时与密封圈无接触、运行阻力小、使用寿命长; ? 采用可充气式密封圈,密封性好; ? 气动执行器采用直线汽缸或扇形气缸全封闭驱动,输出扭距大,性能可靠,可满足在恶劣工况条件下工作。 工作原理 圆顶阀阀芯是一个球面圆顶,圆顶阀在开关过程中,阀芯与橡胶密封圈间保持有约2mm的间隙,使阀芯与橡胶密封圈可以以无接触的方式运动,目的是使阀芯与橡胶密封圈之间不产 生磨擦,减少磨损。圆顶阀的气动执行元件为全密封直线或扇形气缸,直接驱动圆顶阀转动,有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时,橡胶密封圈充气、膨胀,紧紧地压在球面圆顶阀芯上,从而形成一个非常可靠密封环带,阻止了管道内物料的流动。 圆顶阀阀芯根据使用场合的不同,采用不同材料,表面进行不同硬化处理方式,利用阀芯光滑坚硬的表面,可保证与橡胶密封圈良好的紧密接触,以确保密封的可靠。橡胶密封圈采用特种橡胶制成,具有耐高温、耐腐蚀、耐磨损、耐老化等特点,使用寿命长。阀门开启时,料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。
    技术参数
     工作压力:0.1-1.0MPa
    供气压力:0.4-0.6MPa
    适用温度:-50℃-400℃
    密封试验:1.0MPa
    公称通经:DN50-DN300
    安装尺寸:依现场尺寸定制。
    陶瓷阀门标准:JB/T10529-2005
    设计制造标准: API6D-2008、API608-2002
    结构长度标准:GB/T 12221-2005 、ANSI B16.10
    连接法兰标准:GB/T 9113、ANSI B16.5
    压力温度等级:GB/T 12224-2005、ASMEB16.34-2004
    试验检验标准:GB/T 13927-2008API 598
